D3V歐姆龍微動開關

D3V 小型基本開關小型、高容量開關
  1. 種類
  2. 額定/性能

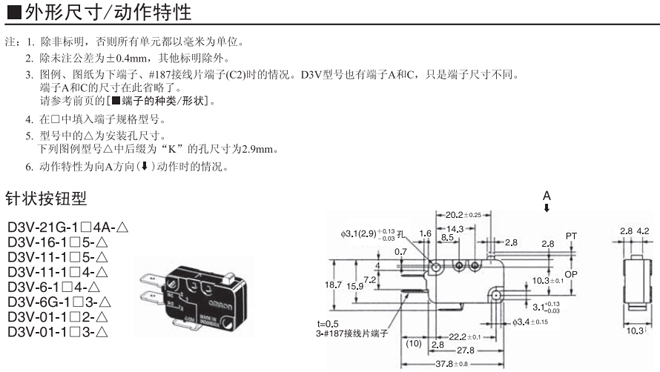

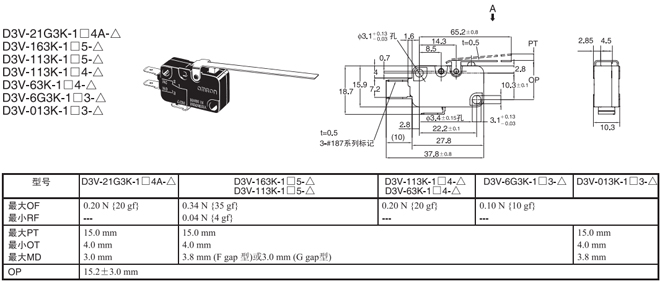

  3. 外形尺寸

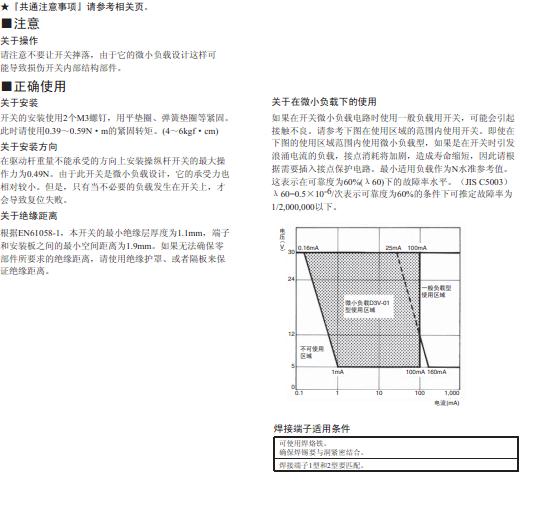

  4. 注意事項


■ 種類
21 A (OF: 1.23 N {125 gf})

驅動桿 驅動桿的安裝位置 動作力(OF)最大 接觸規格
SPDT SPST-NC SPST-NO
針狀按鈕型 --- 1.23N {125gf} D3V-21G-1□4A-△ D3V-21G-2□4A-△ D3V-21G-3□4A-△
短擺桿型 內部安裝 1.23N {125gf} D3V-21G1-1□4A-△ D3V-21G1-2□4A-△ D3V-21G1-3□4A-△

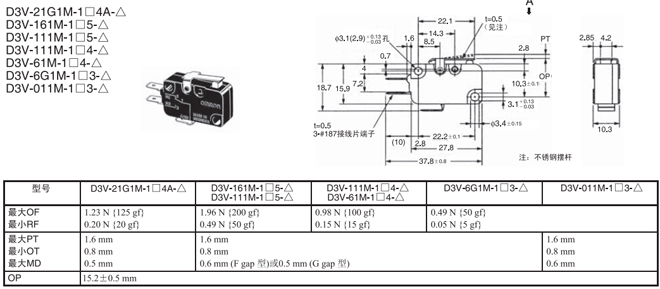

M D3V-21G1M-1□4A-△ D3V-21G1M-2□4A-△ D3V-21G1M-3□4A-△

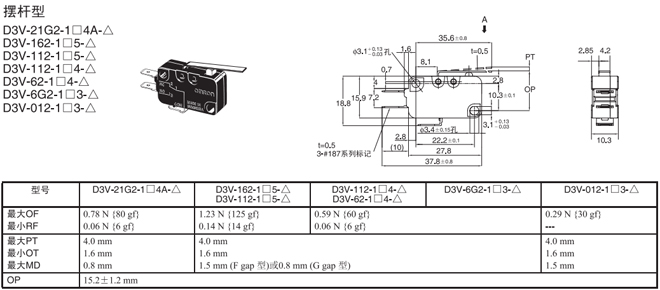

擺桿型 內部安裝 0.78N {80gf} D3V-21G2-1□4A-△ D3V-21G2-2□4A-△ D3V-21G2-3□4A-△
M D3V-21G2M-1□4A-△ D3V-21G2M-2□4A-△ D3V-21G2M-3□4A-△

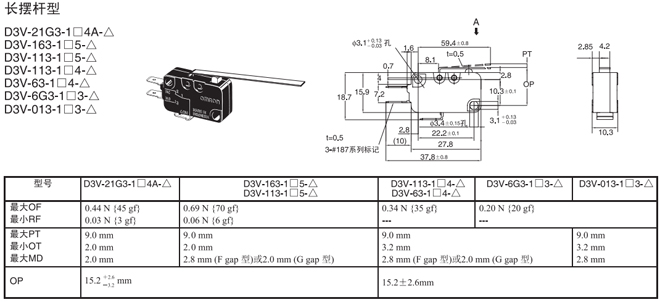

長擺桿型 內部安裝 0.44N {45gf} D3V-21G3-1□4A-△ D3V-21G3-2□4A-△ D3V-21G3-3□4A-△

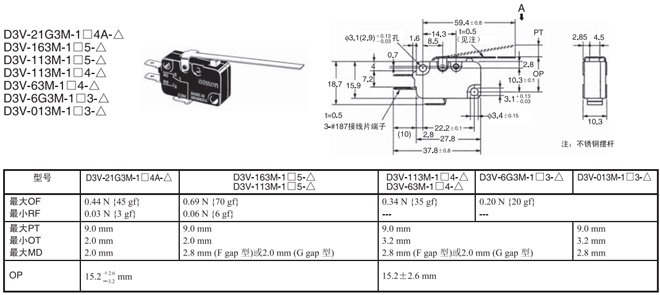

M D3V-21G3M-1□4A-△ D3V-21G3M-2□4A-△ D3V-21G3M-3□4A-△

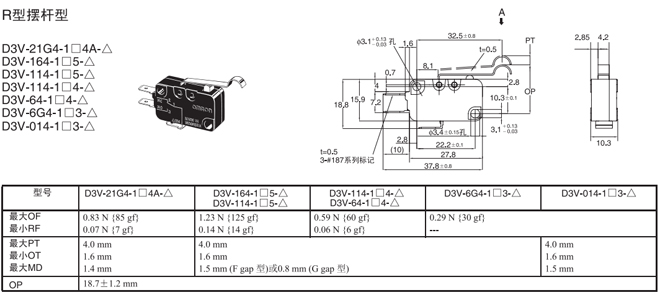

R型擺桿型 內部安裝 0.83N {85gf} D3V-21G4-1□4A-△ D3V-21G4-2□4A-△ D3V-21G4-3□4A-△
M D3V-21G4M-1□4A-△ D3V-21G4M-2□4A-△ D3V-21G4M-3□4A-△
滾珠短擺桿型 內部安裝 1.42N {145gf} D3V-21G5-1□4A-△ D3V-21G5-2□4A-△ D3V-21G5-3□4A-△
M D3V-21G5M-1□4A-△ D3V-21G5M-2□4A-△ D3V-21G5M-3□4A-△
滾珠擺桿型 內部安裝 0.79N {80gf} D3V-21G6-1□4A-△ D3V-21G6-2□4A-△ D3V-21G6-3□4A-△
M D3V-21G6M-1□4A-△ D3V-21G6M-2□4A-△ D3V-21G6M-3□4A-△

16 A (OF: 1.96 N {200 gf})

驅動桿 驅動桿的安裝位置 動作力(OF)最大 接觸規格
SPDT SPST-NC SPST-NO
針狀按鈕型 --- 1.96N {200gf} D3V-16-1□5-△ D3V-16-2□5-△ D3V-16-3□5-△
短擺桿型 內部安裝 1.96N {200gf} D3V-161-1□5-△ D3V-161-2□5-△ D3V-161-3□5-△
M D3V-161M-1□5-△ D3V-161M-2□5-△ D3V-161M-3□5-△
擺桿型 內部安裝 1.23N {125gf} D3V-162-1□5-△ D3V-162-2□5-△ D3V-162-3□5-△
M D3V-162M-1□5-△ D3V-162M-2□5-△ D3V-162M-3□5-△
長擺桿型 內部安裝 0.69N {70gf} D3V-163-1□5-△ D3V-163-2□5-△ D3V-163-3□5-△
M D3V-163M-1□5-△ D3V-163M-2□5-△ D3V-163M-3□5-△
R型擺桿型 內部安裝 1.23N {125gf} D3V-164-1□5-△ D3V-164-2□5-△ D3V-164-3□5-△
M D3V-164M-1□5-△ D3V-164M-2□5-△ D3V-164M-3□5-△
滾珠短擺桿型 內部安裝 2.35N {240gf} D3V-165-1□5-△ D3V-165-2□5-△ D3V-165-3□5-△
M D3V-165M-1□5-△ D3V-165M-2□5-△ D3V-165M-3□5-△
滾珠擺桿型 內部安裝 1.23N {125gf} D3V-166-1□5-△ D3V-166-2□5-△ D3V-166-3□5-△
M D3V-166M-1□5-△ D3V-166M-2□5-△ D3V-166M-3□5-△
注：在□中填入端子規格符號
A: 帶焊接端子
C2: #187端子
C: #250端子
在△中填入安裝孔尺寸
無標記: 3.1mm

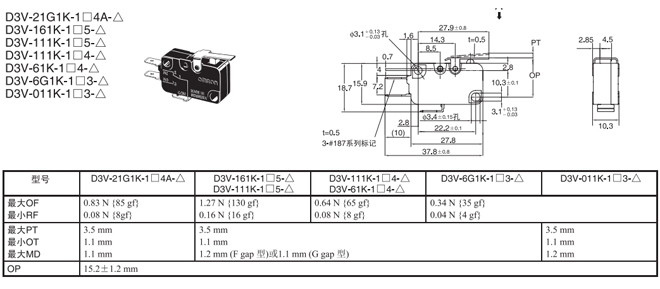

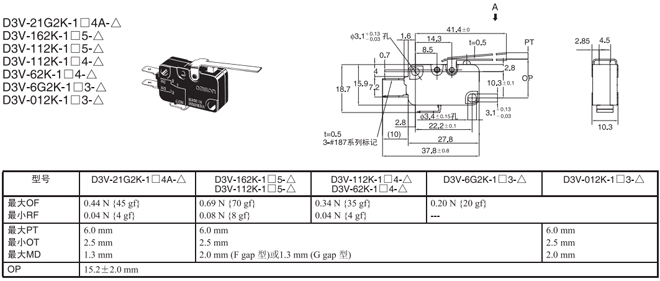

K: 2.9mm

■ 額定值

型號 額定電壓 阻性負載
D3V-21 250 ?VAC 21 ?A
125 VDC 0.6 ?A
250 VDC 0.3 ?A
D3V-16 250 ?VAC 16 ?A
125 VDC 0.6 ?A
250 VDC 0.3 ?A
D3V-11 250 ?VAC 11 ?A
125 VDC 0.6 ?A
250 VDC 0.3 ?A
D3V-6 250 ?VAC 6 ?A
125 VDC 0.4 ?A
250 VDC 0.3 ?A
D3V-01 125 ?VDC 0.1 ?A
30 VDC 0.1 ?A
注：1.次數值為標準規格的節點間隔1mm(F ?Gap)的電流常熟，節點間隔為0.5mm(G Gap)的場合，定格多少有所不同，請充分注意。
2.上述額定值要符合以下使用條件的場所
環境溫度：20±2℃
環境濕度：65±5%RH
操作頻率：30次/min

■ 性能

容許操作速度 0.1mm～1m/s(針狀按鈕型的場合)
容許操作頻率 機械 最大600次/min
電氣 最大30次/min
絕緣電阻 100MΩ（DC500V兆歐表）
接觸電阻（初始值） D3V-21:最大50MΩ
D3V-16,D3V-11,D3V-6:最大30MΩ
D3V-01,0.49N{50gf}:最大50MΩ;0.25N{25gf):最大100MΩ
耐壓（注2） 同極端子之間 1,000VAC,50/60Hz 1min
帶電金屬部與地之間 2,000VAC,50/60Hz 1min
各端子與非帶電金屬部之間 2,000VAC,50/60Hz 1min
振動（注3） 誤動作 10～55Hz ，雙振幅1.5mm
沖擊（注3） 耐久 最大400m/s2（約40G）
誤動作 最大100m/s2（約10G）
壽命（注4） 機械 1,000萬次以上
電氣 D3V-21: 5萬次以上
D3V-16: 10 萬次以上
D3V-11: 20 萬次以上
D3V-6,D3V-01: 50萬次以上
保護極 IEC IP40
防觸電保護等級 Class I
PTI（漏電特性） 250
使用時環境溫度 D3V-21, D3V-01:–25°C ～ +85°C (無結冰，無凝露)
D3V-16, D3V-11, D3V-6:–25°C ～ +105°C ?(無結冰，無凝露)
使用時環境濕度 85% RH以下 (5°C～35°C時)
重量 約6.2g（針狀按鈕型 的場合）
注：1.以上數值為初期時的值。
2.耐壓為了使用了隔板時的數據。
3.在針狀按鈕型中為自由位置和總行程位置的數據，擺桿型是總形成位置上的數值。
4.測試環境，請聯系當?shù)豋MRON銷售代表。
