數控機床操作面板是數控機床的重要組成部件，是操作人員與數控機床（系統）進行交互的工具，主要有顯示裝置、NC鍵盤、MCP、狀態燈、手持單元等部分組成。數控車床的類型和數控系統的種類很多，以及各生產廠家設計的操作面板也不盡相同，但操作面板中各種旋鈕、按鈕和鍵盤的基本功能與使用方法基本相同。
顯示裝置
數控系統通過顯示裝置為操作人員提供必要的信息。根據系統所處的狀態和操作命令的不同，顯示的信息可以是正在編輯的程序、正在運行的程序、機床的加工狀態、機床坐標軸的指令/實際坐標值、加工軌跡的圖形仿真、故障報警信號等。
較簡單的顯示裝備只有若干個數碼管，只能顯示字符，顯示信息也有限；較高級的系統一般配有CRT顯示器或點陣式液晶顯示器，一般能顯示圖形，顯示的信息較為豐富。
NC鍵盤
NC鍵盤包括MDI鍵盤及軟鍵功能鍵等。
MDI鍵盤一般具有標準化的字母、數字和符號（有的通告上檔鍵實現），主要用于零件程序的編輯，參數輸入，MDI操作及管理等。
功能鍵一般用于系統的菜單的操作。
機床操作面板（MCP）
機床控制面板集中了系統的所有按鈕（故可稱為按鈕站），這些按鈕用于直接控制機床的動作或加工過程，如啟動、暫停零件程序的運行，手動進給坐標軸，調整進給速度等。

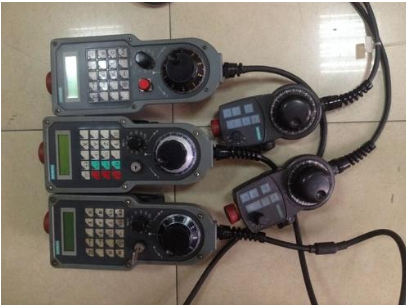

手持單元
手持單元不是操作面板的必需件，有些數控系統為方便操作人員使用配有手持單元，用于手搖方式增量進給坐標軸。
手持單元一般由手搖脈沖發生器MPG、坐標軸選擇開關等組成。

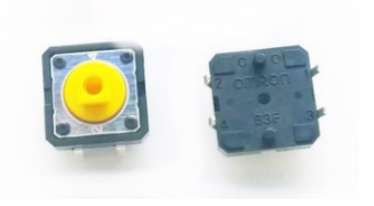

目前歐姆龍B3F-4055、B3W-4055開關普遍應用在數控系統面板上。得到了客戶較大的認可。
其實選取好的數控面板很簡單，最重要的在于您是否有選擇一個好的供應商，廣州鼎悅電子科技有限公司電子元器件行業十多年豐富經驗。我司供應的輕觸開關B3F-4055、B3W-4055開關在生產數控面板的優秀企業廣泛應用。
數控面板開關歐姆龍開關在這行是非常有優勢的，廣州鼎悅電子科技有限公司是正規歐姆龍授權代理商，代理歐姆龍繼電器、開關、傳感器、連接器，詳細歡迎站內了解！
