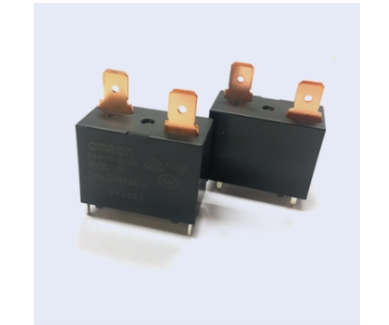

歐姆龍小型功率繼電器的應用及工作原理介紹

     本文我們跟隨鼎悅電子一起來了解歐姆龍小型功率繼電器的應用及工作原理，功率繼電器是一種在輸入量(或激勵量)滿足某些規定的條件時，能在一個或多個電器輸出電路中產生躍變的一種器件，并可用于中性點直接接地系統，作為零序電流保護的方向元件。它的應用非常廣泛。

　　在家電產品中的應用如空調等經常使用功率繼電器，較常見的有OMRON公司的G4A型等等。而近年來大功率的家用電器發展迅速,如電熱水器,飲水機等都用到這類繼電器。

　　1. 額定工作電壓或額定工作電流：這是指大功率工作時線圈需要的電壓或電流。一種型號的的構造大體是相同的。為了適應不同電壓的電路應用，一種型號通常有多種額定工作電壓或額定工作電流，并用規格型號加以區別。

　　2. 直流電阻：這是指線圈的直流電阻。有些產品說明書中給出額定工作電壓和直流電阻，這時可根據歐姆定律求出額定工作電流。若已知額定工作電流和直流電阻，亦可求出額定工作電壓。

　　3.吸合電流：它是指小型大功率繼電器能夠產生吸合動作的最小電流。在實際使用中，要使小型大功率繼電器可靠吸合，給定電壓可以等于或略高于額定工作電壓。一般不要大于額定工作電壓的1.5倍。否則會燒毀線圈。

　　4.釋放電流：它是指小型大功率繼電器產生釋放動作的最大電流。如果減小處于吸合狀態的小型大功率繼電器的電流，當電流減小到一定程度時，小型大功率繼電器恢復到未通電時的狀態，這個過程稱為小型大功率繼電器的釋放動作。釋放電流比吸合電流小得多。

　　5.負荷：它是指小型大功率繼電器觸點允許的電壓或電流。它決定了小型大功率繼電器能控制電壓和電流的大小。應用時不能用觸點負荷小的小型大功率繼電器去控制大電流或高電壓。例如：Y3F小型大功率繼電器的觸點負荷是 0.02A× 12V，就不能用它去控制220V的電路通斷。

　　歐姆龍小型功率繼電器的應用及工作原理內容就介紹以上，廣州鼎悅電子科技有限公司從事歐姆龍繼電器,歐姆龍開關代理銷售為一體的歐姆龍開關代理商,提供各種型號歐姆龍繼電器,歐姆龍開關、歐姆龍傳感器、歐姆龍連接器等原裝電子元件，需要采購可以直接站內電話咨詢。
