本文鼎悅電子將為您介紹繼電器工作原理以及為您展示繼電器工作原理接線圖，我們所講的繼電器就相當于一個自動開關，用小電流來控制大電流，被廣泛應用于遙控、遙測、通訊、自動控制、機電一體化及電力電子設備中，是最重要的控制元件之一。
繼電器工作原理：
電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產(chǎn)生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。
當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區(qū)分：繼電器線圈未通電時處于斷開狀態(tài)的靜觸點，稱為“常開觸點”;處于接通狀態(tài)的靜觸點稱為“常閉觸點”。

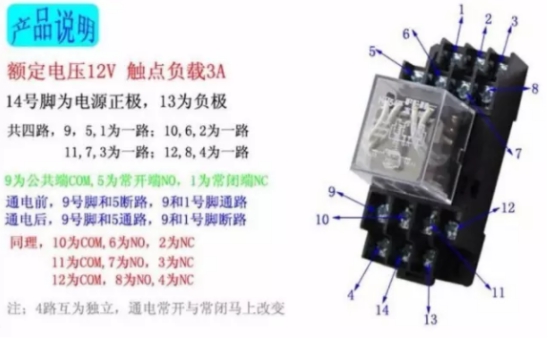

繼電器工作原理接線圖：
一般繼電器上都有接線圖，你仔細看看：
常閉：4-12 ，1-9
常開：8-12，5-9
線圈：13,14
以上就是有關繼電器工作原理知識，希望我們展示的繼電器工作原理接線圖能讓您對繼電器的使用有更深入的了解。
