高頻電路中電感與磁珠的應用

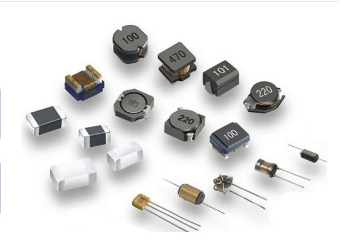

        電感是儲能元件,而磁珠是能量轉換（消耗）器件;電感多用于電源濾波回路,磁珠多用于信號回路,磁珠主要用于抑制電磁輻射干擾,而電感用于這方面則側重于抑制傳導性干擾.

       電感一般用于電路的匹配和信號質量的控制上.在模擬地和數字地結合的地方用磁珠.

       磁珠有很高的電阻率和磁導率，他等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。 他比普通的電感有更好的高頻濾波特性，在高頻時呈現阻性，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果。

       作為電源濾波，可以使用電感。磁珠的電路符號就是電感,但是型號上可以看出使用的是磁珠在電路功能上，磁珠和電感是原理相同的，只是頻率特性不同。

       磁珠由氧磁體組成，電感由磁心和線圈組成，磁珠把交流信號轉化為熱能，電感把交流存儲起來，緩慢的釋放出去。

磁珠對高頻信號才有較大阻礙作用，一般規格有100歐/100mMHZ ,它在低頻時電阻比電感小得多。

       鐵氧體磁珠 (Ferrite Bead) 是目前應用發展很快的一種抗干擾組件，廉價、易用，濾除高頻噪聲效果顯著。

在電路中只要導線穿過它即可。當導線中電流穿過時，鐵氧體對低頻電流幾乎沒有什么阻抗，而對較高頻率的電流會產生較大衰減作用。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個組件的值都與磁珠的長度成比例。

       有的磁珠上有多個孔洞，用導線穿過可增加組件阻抗（穿過磁珠次數的平方），不過在高頻時所增加的抑制噪聲能力不可能如預期的多，而用多串聯幾個磁珠的辦法會好些。

       鐵氧體是磁性材料，會因通過電流過大而產生磁飽和，導磁率急劇下降。大電流濾波應采用結構上專門設計的磁珠，還要注意其散熱措施。

       鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可廣泛應用于其它電路，其體積可以做得很小。特別是在數字電路中，由于脈沖信號含有頻率很高的高次諧波，也是電路高頻輻射的主要根源，所以可在這種場合發揮磁珠的作用，氧體磁珠還廣泛應用于信號電纜的噪聲濾除。
