歐姆龍微動開關的使用及技術指南

  歐姆龍微動開關分幾種類型：1、小型高容量開關 2、超小型高壽命SS系列 3、防塵型D2F系列  4、小型密封型防水開關D2HW系列等等

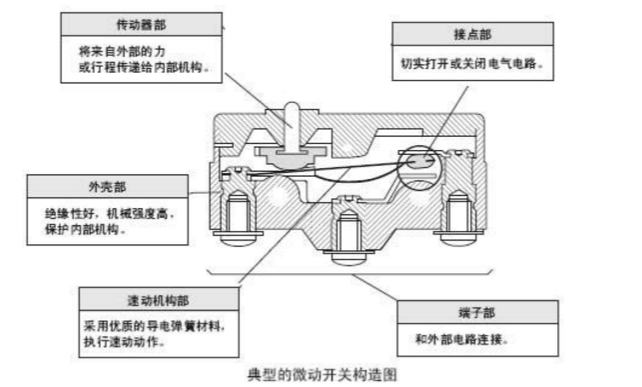

  微動開關具有微小接點間隔和速動機構，用規定的行程和力進行開關動作的接點機構，被外殼覆蓋， 其外部有傳動器，且外形較小。下圖為典型的微動開關構造的一個示例。

微動開關由5個大類的構成要素組成。

（1）一般用語  微動開關： 具有微小接點間隔和快動機構， 用規定的行程和規定的力進行開關動作的接點結構， 用外殼覆蓋， 其外部有驅動桿的一種開關。（以下稱開關）有接點 ：在開關類型中， 和具有開關特性的半導體開關相比， 通過接點的機械開關來實現開關的功能。接觸形式 ：根據各種用途構成接點的電氣輸入輸出電路[(16)中顯示]。  額定值：一般指作為開關特性和性能的保證基準的值， 例如額定電流、額定電壓等，其前提是特定的條件（負載的種類、電流、電壓、頻率等）。  樹脂固定（塑封端子）：在端子部位用導線配線后， 通過填充樹脂來固定該部分， 消除露出的帶電部位來提高防滴性的方法。  絕緣電阻：指非連接端子間、各端子和不帶電金屬部位間、各端子和地間的電阻值。 耐壓：在規定的測定部位加1分鐘高電壓后， 不會引起絕緣損壞的臨界值。  接觸電阻：表示接點的接觸部位的電阻， 但一般表示包含彈簧和端子部位導體電阻的電阻值。  抗振性：誤動作振動 微動開關在使用時， 由于振動閉合的接點在超過規定的時間內不分離的振動范圍。

抗沖擊性：耐久沖擊 指微動開關在運輸中或者安裝時不會受到由該機械沖擊帶來的各部位的損傷， 并滿足動作特性的范圍內的沖擊。  誤動作沖擊?指微動開關使用時由于沖擊閉合的接點在超過規定的時間內不分離的沖擊范圍。

（2）關于結構、構造的用語

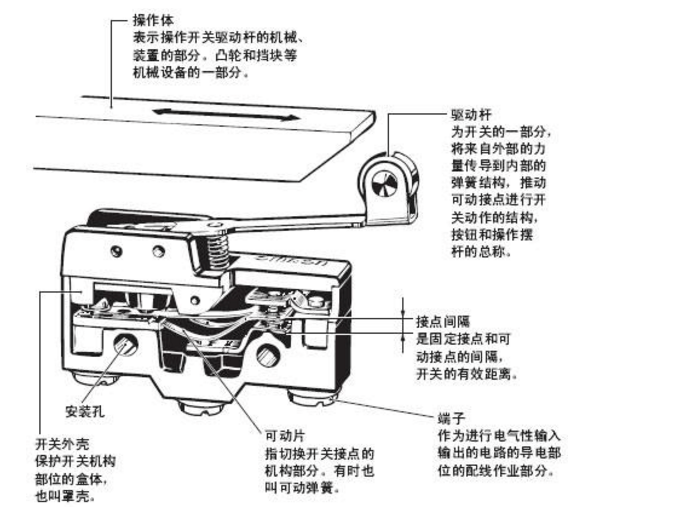

微動開關的結構、構造

（3）有關壽命的用語  機械壽命：指接點不通電， 以規定的操作頻率將過行程（OT）設定為規格值使其運行時的開關壽命。 電氣壽命：在接點上連接額定負載， 以規定的操作頻率將過行程（OT） 設定為規格值進行開關時的開關壽命。

（4）標準試驗狀態 開關的試驗條件如下。  環境溫度：20±2℃、相對濕度：65±5%RH、氣壓：101.3kPa

（5）N水平參考值  表示可靠度為60%(λ60)下的故障水平。  λ60=0.5×10-6/次表示在可靠度為60%下， 故障率為次以下。

（6）接點的形狀和種類

（7）接點間隔  接點間隔規定為0.25mm、0.5mm、1.0mm、1.8mm 4種。接點間隔是設計時的目標。使用時， 需要最小接點間隔的話請另外確認后進行選擇。一般接點間隔的標準為0.5mm。對于相同的開關機構， 接點間隔越小MD就越小， 靈敏度也越高， 機械方面的壽命（壽命） 也越長， 但直流的斷路性能和抗振動、抗沖擊方面就不利了。微動開關由于電流開關會損耗接點， 接點間隔變大， MD加大則靈敏度下降， 因此為了實現高靈敏度使用接點間隔0.25mm的微動開關時， 必須保持較小的開關電流， 以減小電流開關引起的接點損耗。接點間隔大的產品， 抗振動、抗沖擊性和斷路性能良好。 關于MD （應差距離） 請參見(10)動作特性用語（745頁）。
