輕觸開關的發展

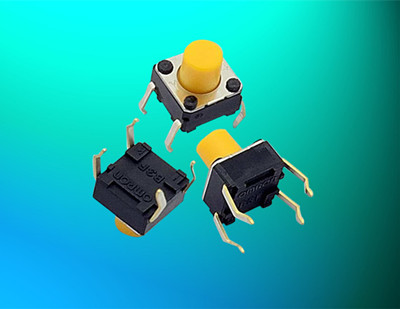

輕觸開關由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜(如圖）。

輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用如：影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、健身器材、醫療器材、驗鈔筆、雷射筆按鍵等等。因為輕觸開關對環境的條件（施壓力小于2倍的彈力/環境溫濕度條件以及電氣性能）大型設備及高負荷的按鈕都使用導電橡膠或鍋仔開關五金彈片直接來代替，比如醫療器材、電視機遙控器等。

關于五腳輕觸開關的腳位問題：兩個引腳為一組，向開關體正確施壓時四個引腳相導通，第五個引腳為接地作用。

輕觸開關是隨著電子技術發展的要求而開發的第四代開關產品，最早的體積為12mmx12mm，8mm又8mm兩種，現在為6mm欠6om。產品結構有立式、臥式和臥式帶地端三種，現在又有組合式(3M、4M、SM、6M、SM)和電位器輕觸開關組合兩類，滿足國內各種電子產品要求。安裝尺寸有6.smm火4.5mm，5.5mm又4mm和6mm又4mm三種。國外已有4.5mm又4.5mm小型輕觸開關和片式輕觸開關，片式輕觸開關適合于表面組裝。目前使用導電橡膠開關也很普及^[1]  。

現在已有第五代開關—薄膜開關，功能與輕觸開關相同，主要用于電子儀器和數控機床，但電阻大、手感差。為了克服手感差的現象，也有在薄膜開關內不是用銀層做接觸點，而是裝上接觸簧片^[1]  。

輕觸開關的結構

輕觸開關分成兩大類:利用金屬簧片作為開關接觸片的稱輕觸開關，接觸電阻小，簇20mn。手感好，有“滴答”清脆聲。利用導電橡膠作為接觸通路的開關習慣稱為導電橡膠開關。開關手感好，但接觸電阻大，一般在100一300n。輕觸開關的結構是靠按鍵向下移動，使接觸簧片或導電橡膠塊接觸焊片，形成通路^[1]  。

輕觸開關的操作力與簧片所處的狀態有關。開始力與簧片的壓縮的距離成正比當簧片壓縮到5。%一70%時操作力突然減少，并伴有“滴答”聲。導龜橡膠開關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異^[1]  。

相對濕度:<95%

額定電壓:12V

額定電流:50mA

溫度:-25~70℃^[1]

用途和主要性能

彩色電視機、黑白電視機、音響設備、錄像機、攝像機、計算機、游戲機、傳真機、對講機、警棍、機床控制裝置、復印、打印機、電子儀器、儀表和其它家用電器。

機械性能：

操作力:1N、1.6N、2.5N；

彈力;(內控)；

開關壽命:30萬次、50萬次、100萬次。^[1]

電氣性能：

接觸電阻:100mΩ(實際<20mΩ)；

抖動時間：5ms(實際<1ms)；

電氣開關壽命:30萬次、50萬次、100萬次。

輕觸開關封裝種類

輕觸開關有三種封裝：散裝人工插件、SMT貼片封裝、DIP插件編帶封裝。

輕觸開關型號規格

輕觸開關主要規格有：環保耐高溫 貼片式 插件式 側插式 大/中/小龜型輕觸開關 2*4輕觸開關 3*3輕觸開關 3.7*3.7*0.35進品輕觸開關 4*4*1.5/1.6/17mm輕觸開關 3*6*4.3/5.0mm汽車輕觸開關 4*6*2.6輕觸開關 4.5*4.5*3.8/4.8/5/0/6/7/8/9貼片輕觸開關 插件式輕觸開關 邊三解輕觸開關 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm輕觸開關 貼片輕觸開關 插件輕觸開關 6.2*6.2*2.5/2.7/3.1/3.4輕觸開關 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm輕觸開關 6*6系列防水輕觸開關 8*8系列防水輕觸開關 10*10系列防水輕觸開關 12*12系列防水輕觸開關。
