新品推出！歐姆龍TOF測距傳感器模組介紹

TOF是飛行時間(Time of Flight)技術的縮寫，即傳感器將調制過的近紅外光以光脈沖的形式不斷發送出去，遇到物體后會產生反射，當傳感器接收到從物體返回的光脈沖時，通過計算光線往返的飛行時間或相位差得到待測物體的3D深度信息或目標物距離。歐姆龍新推出的B5L系列傳感器模組是一款高精度3D TOF測距傳感器，除了可用于護理監控，也可應用于服務類機器人、倉儲物流、自動門或電梯等產品。

尺寸

103×64.3×43.1 mm

108.6×64.3×43.1 mm (包含連接器接口)

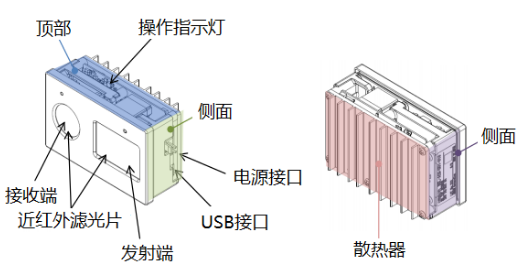

一、產品結構

   二、產品參數

電源電壓：DC24V±10%

檢測距離：0.5~4 m

分辨率：0.3°

視場角FOV:  水平方向≥87°、垂直方向≥67°

距離精度： ±2% (±4cm) 以下 （2m距離中心像素10*10）

一致性：1% (2cm)

幀率：10fps

通訊方式：USB2.0

啟動時間：30秒以下

預熱時間：30分鐘左右

重量：約305克

使用環境溫度：0~50°C

保存環境溫度：-20~60°C

三、產品特點

1. 內置溫度補償

2. 具備兩種操作模式

常規模式：HDR功能打開。多組數據測量距離。

高速模式：HDR功能關閉。單組數據測量距離。

3. 數據輸出類型

3D距離數據

幅度數據

極坐標對應距離數據

原點直角坐標對應距離數據

旋轉直角坐標對應距離數據

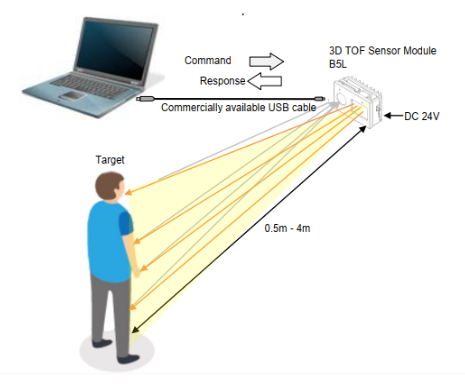

四、系統配置

硬件：PC主機、B5L模組

軟件：可提供演示軟件或示例代碼
